وال پست؛ نگهدارنده دیوار و یک عضو غیر سازه ای

شرکت بجین پارس در زمینه تولید و اتصالات وال پست فعالیت دارد. روش ها و ایده های متنوعی برای مقاوم سازی سازه ها وجود دارد. با مقاوم سازی سازه ها ایمنی ساختمان افزایش می باید. در نتیجه سازه در برابر عوامل مخرب طبیعی مانند زمین لرزه مقاوم می شود.

برخی از مهندسان تصور می کنند که در زمان وقوع زلزله سالم ماندن اسکلت سازه (سقف، ستون، دیوار برشی، تیر) اهمیت دارد. به عبارت دیگر به اسکلت سازه و بنا اهمیت می ‌دهند.

بعضی از مهندسان نیز اعتقاد دارند که تمام اجزای سازه (اسکلت سازه، اعضای باربر، غیرباربر و…) باید از ایمنی کامل برخوردار باشند. کوچکترین خطا در زمان وقوع حادثه باعث به خطر افتادن جان افراد می ‌شود.

 ایده های مانند وال پست می تواند در کاهش خطرات نقش داشته و مانع خرابی دیوار ساختمان در زمان حادثه شود.

مجموعه بزرگ بجین پارس با بهره گیری از متخصصان مجرب و فناوری های روز در زمینه تولید و اتصالات وال پست فعالیت دارد. هدف بجین پارس ترویج و توسعه ساخت و ساز های ایمن و پایدار می باشد.



وال پست چیست؟ (Wall post)

در لغت به معنای نگهدارنده دیوار ترجمه شده است.

به عنوان یک عضو غیر سازه ای و غیر باربر شناخته می شود. وال پست نوعی کلاف با طول های مشخص است که باعث یکپارچه شدن و اتصال دیوار ها به اسکلت می شود. در نتیجه به استحکام بیشتر دیوار و سازه کمک می کند. این عضو به شکل تیر یا ستون طراحی می شود.

نقش نگهدارنده دیوار این است که نیروی زلزله را از دیوار به اسکلت انتقال دهد تا از تخریب جلوگیری کند. از Wall post در مواقعی استفاده می شود که دهنه های  قرارگیری دیوار های کناری، بزرگ باشد. محل اتصال آن نیز از روی تیر طبقه پایین به تیر طبقه بالایی در دهانه آن متصل می شود.

البته یک نکته را یادآور می شویم که نباید وال پست با ستون اشتباه گرفته شود. درست است که هر دو به صورت عمودی هستند اما نگهدارنده دیوار یک عضو غیرباربر در سازه است. بار آن باید کمتر از 1300 نیوتن باشد.

نکته دیگر اینکهWall post در اسکلت فلزی و بتنی قابل اجرا است.

استاندارد های آیین نامه 2800 وال پست

تعریف بند 3-7، صفحه 64 آیین نامه 2800 به شرح زیر می باشد:

حداکثر طول مجاز دیوار غیر سازه ای یا تیغه ای بین دو پشت بند عبارت است از: 40 برابر ضخامت دیوار یا تیغه، و یا 6 متر کمتر باشد. حداکثر ارتفاع مجاز برای دیوار های غیر سازه ای و تیغه ها از تراز کف 5/3 متر است.

در شرایط ذکر شده نیاز به اجرای وال پست قائم و افقی نیست، ولی در صورت اضافه شدن دهانه یا ارتفاع باید از دیوار نگهداره استفاده کرد. لبه قائم تیغه نباید آزاد باشد. این لبه ها باید به یکی از قسمت های زیر اتصال داشته باشند:

  • یک تیغه دیگر
  • یک دیوار عمود بر آن
  • یکی از اجزای سازه یا ستونک (ساخته شده از فولاد، بتن آرمه)

ستونک باید از یک ناودانی با حداقل نمره 6 یا معادل آن از فولاد، بتن آرمه یا چوب تشکیل شده باشد. اگر طول تیغه پشت بند کمتر از 5/1 متر باشد، لبه آن می ‌تواند آزاد باشد.

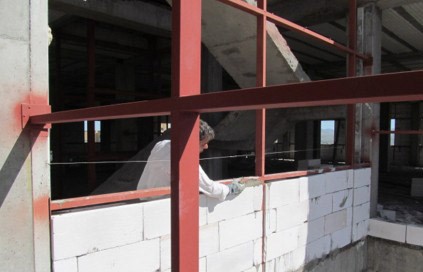

وال-پست-بجین-پارس3

آیین نامه اجرای وال پست وادار های عمومی

جزئیات وال پست نظام مهندسی عبارت است از:

بر اساس بند 4-9-1-3 مبحث چهارم مقررات ملی می بایست کلیه دیوار های پیرامونی جهت مقاومت در برابر زلزله توسط دیوار نگهدارنده ایمن گردند.

طبق بند 4-9-1-3 در صفحه 103 و 104، ویرایش 4، الزامات نحوه اتصال عمودی نگهدارنده دیوار توضیح داده شده است.

در بند 5-3-4 ویرایش 4 و بند 4-5-4 از آیین نامه 2800 الزاماتی درباره ساختمان با 8 سقف و بیشتر نوشته شده است.

معرفی انواع وال پست

نگهدارنده دیوار به دو نوع تقسیم می شوند که موقعیت قرارگیری آن ها بر ستون اسکلت سنجیده می شوند:

وال پست قائم:

یک نوع پروفیل است که موقعیت قرارگیری آن موازی با ستون یا اعضاء دیگر قائم در دیوار است. فرم آن معمولاً به شکل H است. در ساخت آن از دو ناودانی یا چهار نبشی استفاده می شود.

این طراحی باعث می ‌شود که آجر یا بلوک راحت تر درون آن قرار گیرد. بر اساس محل قرار گیری به دو نوع تقسیم می شود:

  • کناری: در کنار عضو قائم که همان ستون اسکلت است و به فاصله یک متر نصب می شود.
  • میانی: در میانه طول دیوار، قرار گرفته و نصب می شود.

وال پست افقی (تیرک):

یک نوع پروفیل به شکل افقی است که از جنس فولاد یا بتن ساخته می شود. برای دیوار هایی با ارتفاع بیش از 5/3 متر اجرا می‌ شود. برای ممانعت از تغییر شکل آن در قسمت مفصل، Wall post کناری باید حداقل یک متر از ستون فاصله داشته باشد.

در صورت تشخیص مهندس ساختمان برای اجرای آن، محاسبه وال پست و محل قرارگیری آن در نقشه با جزئیات کامل، توسط ایشان مشخص می شود.

منظور از پست یک تکیه گاه عمومی به شکل ستون در ساختمان است که می تواند از جنس فلز یا سنگ باشد. توجه داشته باشید که Wall post با ستون تفاوت دارد. برای جابه جایی ستون ها نیاز به تجهیزات سنگین است اما Wall post با کمک نیروی انسانی قابل حمل است.

وال-پست-بجین-پارس2

نبشی وال پست

وال پست ها از نبشی ساخته می شوند. نبشی یک نوع پروفیل است که سطح مقطع آن به شکل دو ضلع عمود بر هم می باشد. جزء مصالح مهم در ساختمان سازی محسوب می شوند.

دارای دو ویژگی هستند:

  • اندازه بال
  • ضخامت

از نبشی به تنهایی یا در کنار دیگر پروفیل ها در پروژه های مختلف ساخت و ساز استفاده می شود.

از نظر ظاهر به دو نوع تقسیم می شود:

  • نبشی با بال مساوی
  • نبشی با بال نامساوی

شیوه های اتصال وال پست به قاب

وال پست آماده باید به نحوی کاملا مناسب در کف و سقف ثابت شود. باید قبل از عملیات بتن ریزی درون قالب ها، پلیت را جایگذاری کنید. بعد از پایان بتن ریزی می توانید از آن برای جوشکاری Wall post استفاده کنید.

همچنین می ‌توانید با استفاده از انکر بولت، پلیت ها را در تیر ها و ستون ها قرار دهید. سپس وال پست را به آن ها متصل کنید.

 الزامات اجرا و اتصال وال پست

الزامات اجرا و اتصال Wall post در سازه به شرح زیر می باشد:

  • ابتدا باید پلیت ها را جایگذاری کنید. این جایگذاری قبل از بتن ریزی انجام می شود.

نکته مهم این است که اگر پلیت ها را بعد از بتن ریزی به سازه متصل کنید به هیچ عنوان نباید از میخ فولادی 3 سانت استفاده کنید. همچنین برای اتصال نباید از میلگرد ها نیز استفاده کنید.

  • قبل از جوشکاری Wall post ، باید ابعاد داخلی و کناری ساختمان دقیق اندازه گیری شوند. به این دلیل که در مرحله دیوار چینی و بعد از آن مشکلی به وجود نیاید.
  • از پروفیلی استفاده کنید که حداقل نبشی 5 داشته باشد. البته ملاک اصلی نظر ناظر مهندس و طراح می باشد.
  • در زمان اتصال Wall post افقی، شاقول بودن را با استفاده از ریسمان کشی کنترل کنید.
  • در زمان جوشکاری از افراد متخصص و مجرب کمک بگیرید.
  • باید نبشی کشی یا وال پست ها در تمام طبقات در یک راستا باشند که توسط قپان کنترل می شوند.
  • نگهدارنده دیوار نباید تاثیری در مساحت ساختمان داشته و آن را کم یا زیاد کند.
  • محل اتصال و جوشکاری نبشی ها به صفحات باید به طور دقیق کنترل شوند.

روش های اجرایی و نحوه اتصال وال پست

روش های اجرایی و نحوه اتصال به شرح زیر می باشد:

  • اتصال دیوار به ستون ها با کمک میلگرد
  • مهار دیوار از طریق قرار دادن میلگرد در داخل کف
  • اجرای تسمه دور ستون
  • اجرای وال پست برای جان پناه بام ساختمان
  • اجرا با نبشی کشی و انکربولت
  • مهار دیوار با قرار دادن میلگرد داخل ستون های مجاور
  • مهار دیوار با دیوار های برشی و با استفاده از عبور میلگرد در سوراخ قالب ها
