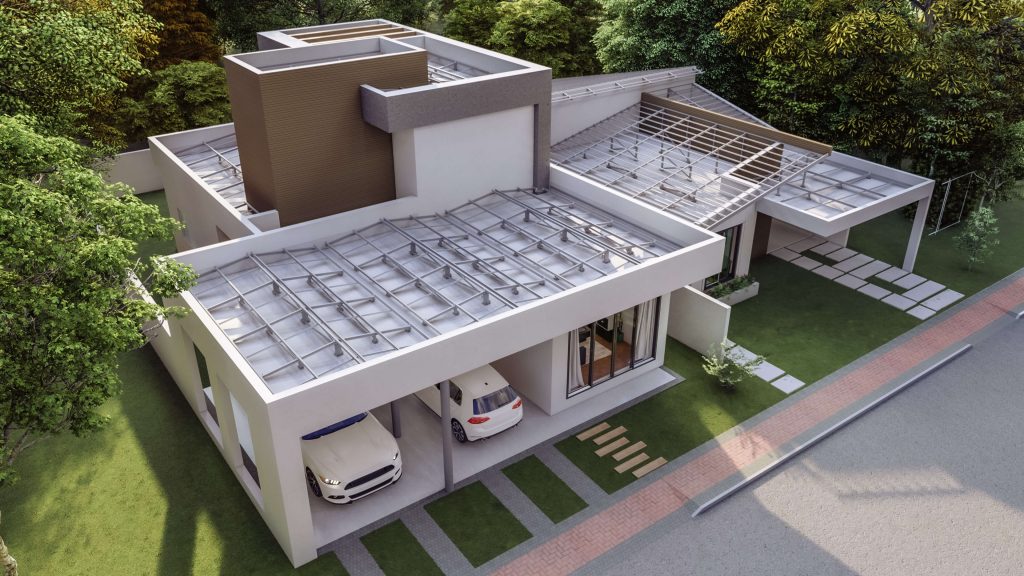

ساخت ویلا 90 روز با ال اس اف + سازه Lsf

روایت جامع از تاریخچه تا مزایا، فرآیند تولید پروفیل های استاد و رانر، و نقش پیشرو «تجهیز بنای پارس اِل اس اف» در دگرگونی معماری ایران

—

مقدمه؛ چرا ال اس اف عصای جادویی ویلاسازی معاصر است؟

اقلیم ایران، طیف گسترده‌ای از بادهای شدید ساحلی تا زلزله‌های مخرب کوهستانی را در بر می‌گیرد. ویلا باید هم‌زمان با رطوبت خزری، بار باد سواحل و لرزه‌خیزی البرز کنار بیاید. فناوری اِل اس اف (Light Steel Frame) دقیقاً بر گره این تضادها انگشت می‌گذارد: وزنی سبک‌تر از یک‑پنجم اسکلت بتنی، نصب خشک و سریع، تحمل تغییرمکان جانبی تا سه درصد ارتفاع بدون کمانش موضعی، و آزادی بی‌بدیل در معماری نما و پلان. همین ویژگی‌هاست که امروز سازندگان آینده‌نگر و سرمایه‌گذاران هوشمند را به سوی اِل اس اف می‌کشاند.

—

تاریخچه ال اس اف؛ از «آتش بزرگ شیکاگو» تا شهرک‌های ساحلی شمال ایران

ریشه سیستم قاب فولادی سبک به بازسازی شیکاگو پس از آتش‌سوزی ۱۸۷۱ برمی‌گردد؛ جایی که کمبود چوب و نیاز به سرعت ساخت، مهندسان را به سوی پروفیل‌های فولادی نازک‌نورد کشاند. دهه ۱۹۳۰ انجمن آمریکایی فولاد، نخستین ضوابط طراحی اعضای نازک‌جداره را تدوین کرد. در اروپا، آلمان و سپس انگلستان پس از جنگ جهانی دوم این فناوری را برای مسکن اضطراری به کار گرفتند. پا به قرن بیست‌ویکم که گذاشتیم، اِل اس اف با آیین‌نامه‌های AISI S240، EN 1090 و AS/NZS 4600 استاندارد شد. در ایران، نخستین کارگاه‌های شکل‌دهی سرد در دهه ۱۳۸۰ خورشیدی شکل گرفت؛ اما جهش واقعی از ۱۳۹۵ آغاز شد، زمانی که ویلاسازان شمال کشور برای غلبه بر نم‌خیزی تیرآهن و گسترش دهانه‌های آزاد، به قاب‌های نازک‌جداره روی آوردند.

—

کالبدشناسی سازه ال اس اف

اسکلت، از دو عضو اصلی تشکیل می‌شود: استاد (Stud) و رانر (Runner). استاد، عنصر قائم باربر است؛ عمق ۷۵ تا ۲۵۰ میلی‌متر، بال ۳۵ تا ۵۰ میلی‌متر و ضخامت ۰٫۷۵ تا ۲ میلی‌متر دارد. رانر، همان تیرک افقی راهنماست که استادها را در بالا و پایین مهار می‌کند و مسیر بار قائم را به فونداسیون انتقال می‌دهد. ترکیب این دو پروفیل به همراه صفحات OSB یا گچ‌برگ، یک دیوار باربر سبک می‌سازد که با بادبند فولادی یا پانل مهاربندی‌شده، صلبیت جانبی می‌یابد. اتصالات پیچ خودحفار و قلاب پانچ، جایگزین جوش در این سیستم هستند و بنابراین حرارت دیدگی موضعی و تنش پسماند نداریم؛ کاهش ترک خوردگی و افزایش عمر خستگی، نتیجه مستقیم این رویکرد است.

—

چرخه عمر و دوام سازه

پروفیل‌های ال اس اف از ورق فولاد گالوانیزه G90 تا G235 ساخته می‌شوند که لایه روی روی هر دو سطح، نرخ خوردگی را ۲۵ تا ۴۰ برابر کاهش می‌دهد. در اقلیم معتدل مرطوب شمال، آزمایش مه‌نمکی تسریع‌شده نشان داده است که پس از معادل ۷۵ سال، تنها ۱۲ درصد ضخامت پوشش روی مصرف می‌شود؛ یعنی سازه هنوز فرسنگ‌ها با زنگ زدگی ساختاری فاصله دارد. از سوی دیگر، عضو نازک‌جداره تحت بارهای چرخه‌ای زلزله، به علت ممان اینرسی کمتر و وزن ناچیز، انرژی ورودی کمتری می‌بیند؛ بنابراین پدیده خستگیِ تسریع‌شده که در تیرهای سنگین رواج دارد، در اینجا به حداقل می‌رسد. با پایش سلامت سازه (SHM) مبتنی بر حسگرهای فیبرنوری که امروز «تجهیز بنای پارس اِل اس اف» به صورت سفارشی ارائه می‌کند، می‌توان تغییر سختی عضو را در بازه یک دهم درصد تشخیص داد و قبل از هر بحران مداخله کرد.

—

از کارخانه تا کارگاه؛ فناوری تولید پروفیل استاد و رانر

فرآیند با کلاف فولاد گالوانیزه آغاز می‌شود. ایستگاه صافکاری، تنش‌های پسماند رول را رها می‌کند. سپس دستگاه رول فرمینگ با ۱۲ تا ۱۸ قاب غلتک، پروفیل C‑شکل استاد یا U‑شکل رانر را در سرعتی حدود ۴۰ متر در دقیقه شکل می‌دهد. پانچ اتوماتیک، سوراخ‌های خدماتی برق و تأسیسات را پیش از برش دقیق CNC ایجاد می‌کند. طول قطعه با حسگر نوری در بازه ±۰٫۵ میلی‌متر تضمین می‌شود. نقطه تمایز «تجهیز بنای پارس اِل اس اف» در این مرحله، اعمال کُد QR روی هر پروفیل است که آلیاژ ورق، ضخامت و شماره بچ تولید را به دیتابیس BIM پروژه لینک می‌کند؛ بنابراین ردیابی کیفی و گارانتی سازه تا ۵۰ سال آینده شفاف خواهد بود.

—

استانداردها و آیین‌نامه‌های حاکم

طراحی اجزای فشاری و کششی بر اساس AISI S100‑23 انجام می‌شود؛ ضریب ایمنی کل ۱٫۶، و ضریب بار مرده ۱٫۲ در نظر گرفته می‌شود. برای تحلیل لرزه‌ای، مبحث ششم مقررات ملی ایران به‌علاوه ضابطه FEMA P1100 توصیه می‌شود: ضریب رفتار قاب مهاربندی‌شده اِل اس اف، معادل ۶ است. در بام‌های ویلایی شمال، ضریب اهمیت سازه «متوسط» (I = ۱٫۰) کافی است؛ اما اگر استخر روی بام نصب شود، باید سازه به رده «ویژه» ارتقا یابد و ضریب ۱٫۲۵ اعمال شود. در اجرای پانل دیوار، گچ‌برگ مقاوم در برابر رطوبت به ضخامت ۱۲٫۵ میلی‌متر روی هر سمت، مقاومت صوتی Rw = ۵۶ دسی‌بل فراهم می‌کند که بیش از معیار لوکس EN 12354 برای اقامتگاه تفریحی است.

—

مزایای اقتصادی، زیست محیطی و معماری

زمان استاندارد ساخت ویلا ۲۵۰ متری در شمال، با اسکلت بتنی حدود ۱۸۰ روز است؛ همین پروژه با اِل اس اف در ۶۵ روز به مرحله نازک‌کاری می‌رسد. کاهش هزینه مالی خواب سرمایه، به‌اندازه هفت درصد کل بودجه، گاهی از صرفه‌جویی مصالح پیشی می‌گیرد. در چرخه حیات، ردپای کربن سازه اِل اس اف ـ‌ با احتساب بازیافت ۹۸ درصد فولاد در پایان عمر ـ‌ نزدیک به ۳۵۰ کیلوگرم معادل CO₂ به ازای هر متر مربع زیربناست؛ این مقدار برای اسکلت بتنی، ۶۷۰ کیلوگرم است. از منظر طراحی، دهانه آزاد شش متری بدون تیر میانی و امکان خلق نمای دوپوسته شفاف، ایده معماران برای ویلاهای منظر دریا را بی‌دردسر تحقق می‌بخشد.

—

مطالعه موردی؛ پروژه‌های موفق «تجهیز بنای پارس ال اس اف»

۱. ویلا سه طبقه «آشیان دریا» در بندرانزلی با زیربنای ۴۲۰ متر مربع، اجرای کامل سازه در ۲۸ روز، مقاومت لرزه‌ای طراحی‌شده برای PGA = ۰٫۳۵ g.
۲. محوطه اقامتی «چالوس‑گاردن» شامل ۱۲ واحد مستقل، صرفه‌جویی ۳۸ درصدی در خاک برداری به‌سبب وزن کم اسکلت و فونداسیون.
۳. ویلای مفهومی «L‑Shell» در رامسر، نخستین پروژه اِل اس اف کشور با پوسته خمیده دوجداره؛ پروفیل‌های استاد ویژه با بال نامتقارن توسط خط تولید سفارشی شرکت ساخته شد.

—

نقشه راه آینده؛ از پرینت سه‌بعدی فولاد تا ویلای ماژولار هوشمند

تحقیق و توسعه جهانی، به سمت اکستروژن افزایشی فولاد ضدزنگ با انرژی لیزر رفته است؛ به این ترتیب المان منحنی با تغییر ضخامت پیوسته قابل تولید است. «تجهیز بنای پارس اِل اس اف» آزمایشی را آغاز کرده که در آن، گجت‌های IoT روی پروفیل هنگام تولید نصب می‌شود و بعد از نصب، ویلای هوشمند بدون تخریب دیوار، شبکه سنسور یکپارچه خواهد داشت. ترکیب این فناوری با ماژول‌های فتوولتاییک یکپارچه در نما، می‌تواند ساختمان انرژی صفر واقعی را طی یک دهه آینده به استاندارد بازار بدل کند.

—

جمع‌بندی و توصیه‌های اجرایی

اگر به دنبال ویلا با سرعت تحویل بالا، هزینه مالکیت پایین و کارایی لرزه‌ای ممتاز هستید، سیستم اِل اس اف بهترین گزینه است. اطمینان حاصل کنید که پروفیل‌ها با پوشش گالوانیزه حداقل G90 تولید شده باشند، اتصالات پیچ خودحفار استاندارد AISI S240 داشته باشند، و دیتابیس مدلسازی اطلاعات ساختمان به روز نگه داشته شود. بر اساس تجربیات پروژه‌های «تجهیز بنای پارس اِل اس اف»، برنامه زمان‑بندی خطیِ «سازه ـ پوسته ـ تأسیسات» به‑جای روش سنتی «اسکلت ـ دیوارچینی ـ تأسیسات»، میانگین ۲۳ روز از برنامه ساخت می‌کاهد. در نهایت، سرمایه‌گذاری امروز در ابزارهای پایش سلامت سازه، هزینه تعمیرات بیست سال آینده را تا ۶۰ درصد کاهش خواهد داد. اِل اس اف فقط یک فناوری نیست؛ پلی است میان چالش‌های اقلیمی ایران و رؤیای معماری پایدار فردا.
